类型 | 测速传感器 | 货号 | 价格 |
---|---|---|---|
A型底盘-65轮子 | 无编码器 | HLR-4WD-65 | ¥298.00 |
A型底盘-65轮子 | 两路100线编码器 | HLR-4WD-65EN2 | ¥368.00 |
A型底盘-65轮子 | 四路100线编码器 | HLR-4WD-65EN4 | ¥438.00 |
B型底盘-120轮子 | 无编码器 | HLR-4WD-120 | ¥358.00 |
B型底盘-120轮子 | 两路100线编码器 | HLR-4WD-120-EN2 | ¥428.00 |
B型底盘-120轮子 | 四路100线编码器 | HLR-4WD-120-EN4 | ¥498.00 |
特别说明:

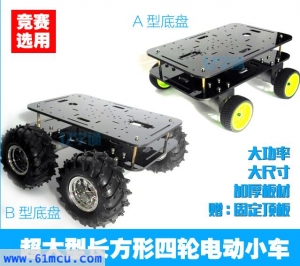

这款竞赛用小车底盘,共有两个规格:A型底盘和B型底盘。区别主要是使用车轮不同。
备注:A型小直径车轮底盘,优势是载重大,控制精准。B型大直径车轮底盘,优势越障能力强,跑的快。
电机升级说明:
销售底盘默认为不带编码器的直流减速电机。如果需要编码器,可以为电机升级100线AB两相编码器,选择带编码器的选项即可。可以选择每侧电机只安装一个编码器,也可以选择所有电机都安装编码器。
产品简介:
这款底盘是在原来的AGV底盘的缩小版。把底盘的外形尺寸做了缩小,但所使用的大功率电机做了保留。这使得这款底盘在动力方面,非常强劲。金属减速箱,大功率37直流电机,使得输出扭矩和转速都非常稳定。在开环模式下,四个电机的转速差<1%。保持了一个非常高的精度。
电机使用3毫米加厚型铝合金电机支架和主板连接。相对于2mm的电机支架,加厚的支架可以在大负载的情况下,保持车体稳定,不变形。
固定电机的主板(尺寸:28*18cm)为厚度5mm的进口亚克力板材。激光切割,尺寸、孔位精准。
小车主板尺寸和孔位图,厚度5mm
赠送顶板尺寸和孔位图,厚度5mm
为了用户的不同需求,我们为这款底盘提供了两款车轮:65mm和120mm,见下图:
规格参数:
转速:150rpm
扭矩:3Kg`cm
额定电压:6V
电压范围:6-9V
堵转电流:2.5A
功率:15W
行驶速度:A款底盘<50cm/s,B款底盘<95cm/s(在6V额定电压下测量)
整体尺寸(长宽高):A型底盘:28*26*12cm;B型底盘:28*32*15cm
底盘重量:A型底盘:1.7Kg;B型底盘:重量:2.3Kg。
载重:A型底盘:<10kg;B型底盘:<6Kg。
产品图片:
带编码器的电机实物图
编码器示波器侧视图
|
|
|
| ||||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||||||
|
|
