类型 | 货号 | 价格 |
---|---|---|
3点压力传感器 | FS3Z-R | ¥98.00 |

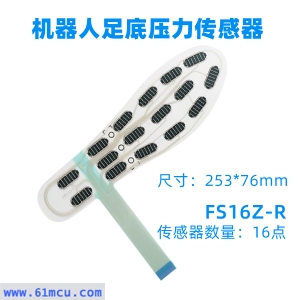

16点压力传感器 | FS16Z-R | ¥380.00 |
备注:本款传感器分左右脚,采购1片,请备注是左脚还是右脚。如采购2片(偶数片)默认按左右一对发货。
薄膜电阻式压力传感器不能精准测量压力,但可定性分析压力的变化趋势或测试压力的相对大小。
压力传感器结构:
足底压力传感器由综合机械性能优异的聚脂薄膜、高导电材料和纳米级压感材料组成。
底层是柔性薄膜和导电层,顶层是柔性薄膜和压感材料。两者通过双面胶贴合,并隔离上下两层的感应区域。当感应区受压时,底层彼此分离的线路导通,金属端口的输出电阻随着压力不同而发生相应变化。
传感器特性:
材料:柔性薄片结构
厚度:0.4mm
触发感应力:100g
压力感应范围:0.1Kg~10Kg
压力作用方式:软接触按压
未触发时电阻:>10MΩ
电阻变化范围:1K~10KΩ
激活时间:<1ms
响应时间:<1ms
使用温度:-20℃~+65℃
耐久性:100万次以上
3点压力传感器资料:
16点压力传感器资料:
参考电路:
压力传感器可通过串联3K-5KΩ左右的固定电阻,通过检测电阻两端电压变化来获取传感器压力变化信息。
使用建议:
1、请尽量安装在坚固、平整和平滑的表面。
2、请保护传感器免收尖锐物体上海。
3、请使用软橡胶或弹簧作为触发机构一部分
4、超量程不会损坏传感器,量程恢复正常后可以可继续使用。
|
