产品简介:
MiniDriver 控制板是一款基于Atmega8A 单片机、兼容Arduino 系统的机器人控制板。控制板带有两路H 桥驱动,可驱动两路直流电机;8 路IO 插针,最多可以连接8 个舵机;控制板预留了蓝牙接口,可直接加装蓝牙模块完成手机或电脑无线遥控功能。控制板出厂前均烧些了Bootloader,可以兼容Arduino 系统,用户可使用开源的Arduino 软件,通过USB 口完成编程。对于熟悉AVR 单片机的用户,还可以使用ISP 工具对控制进行编程开发。
Minidriver 控制板非常适合用于智能车、机器人制作,是电子爱好者和在校学生的首选。
产品图片:

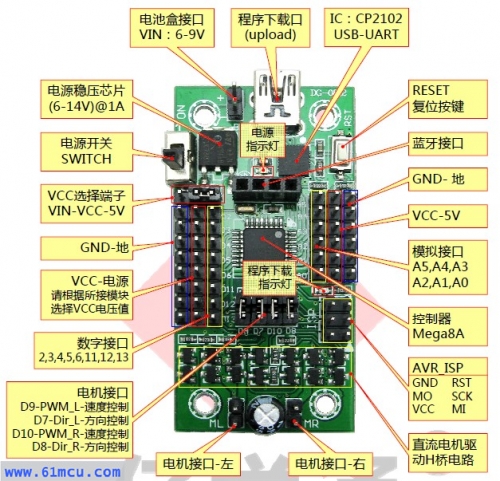

MiniDriver 控制板参数:
1. 尺寸:60mm*30mm
2. 工作电压:6V-9V,带5.0V 稳压器以及极性
保护功能;
3. CPU:Atmega8A
4. 电机驱动:双1A“H”桥电路;
5. 系统:支持Arduino 和AVR-ISP 编程
MiniDriver 器件清单:
1. MiniDriver 控制板 1 块
2. MiniUSB 下载线 1 条
3. 简易说明书 1 张
如何下载程序:
Step1:连接电脑。
首先使用MiniUSB 数据线,将MiniDriver 控制板与电脑连接。此时电源指示灯亮起。
Step2:安装驱动。
MiniDriver 控制板使用的是CP2102 USB 设备,首次使用可能需要您安装USB 驱动,才能将控制板连接到电脑上。最新的驱动(适合Window, Mac, Linux)可以在以下地址下载:
http://www.silabs.com/products/mcu/Pages/USBtoUARTBridgeVCPDrivers.aspx
根据电脑提示,安装USB 驱动。成功后记住“设备管理器端口(COM 和LPT)”的com 号。
Step3:编程软件。
MiniDriver 控制板使用免费的Arduino 软件进行编程,最新的软件(适合Window, Mac,Linux)可以在以下地址下载:http://arduino.cc/en/Main/Software
Step4:软件配置。
在软件工具栏“ToolsBoard”选项中选择“Arduino NG or older w/ ATmega8”;在“ToolsSerial Port”中,选择在“设备管理器端口(COM 和LPT)”显示的com 号。
Step5:程序下载。
在工具栏“FileExamples”中,选择任意系统程序并打开;点击“FileUpload”按钮,或点击软件“Upload”快捷键,下载程序到控制板。下载过程中,控制板的“程序下载指示灯”会闪烁。下载成功后,软件底部会有“Done uploading.”的提示。
至此您已经学习了解了MiniDriver 控制板的结构和程序下载方法。接下来就看您如何发挥聪明智慧,使用MiniDriver 控制板来完成有创意的作品了。祝您好运。
*注意事项:
1. MiniDriver 控制板可由USB 端口或ISP 插口提供的电源进行编程下载,但是驱动马达或舵机时必须有外部电池(电源)供电。
2. 请不要随意拔插“VCC 选择端子”的跳线帽,否则将会改变VCC 的输出电压值,对连接上面的模组造成损坏;数字接口的VCC 有两种输出:5V 和VIN(电池电压),通过跳线帽选择;出厂时跳线帽选择:VCC=5V;模拟口的VCC 只有5V 一种电压输出(具体看图片标注)。
3. 由于“H”桥电路的电压降很低,输出电流会很大,在使用中请防止电机接口意外短路,对控制板造成破坏。
4. 当控制外接蓝牙模组,或TX,RX 外接其他模组的时候,将会影响Arduino 程序下载。下载程序的时候请先将占用TX,RX 接口的模组拔掉,程序下载后再安装即可。
|
|
|
|
